Hướng dẫn lắp đặt trụ sạc Lynk & Co chính hãng
14:51 - 06/05/2026

Hiện nay xe điện ngày càng phổ biến, nhưng trụ sạc vẫn là vấn đề "nhức nhối" khiến nhiều người phải đâu đầu.

Vì thế trụ sạc tại nhà là lựa chọn rất đáng cân nhắc. Sau đây hãy cùng xem hướng dẫn lắp đặt và cách sử dụng ngay bên dưới.

Xevaban.com ở 214 Giải Phóng là đơn vị chuyên cung cấp phụ kiện ô tô, trụ sạc, trụ sạc 7kw, trụ sạc lynk&co chính hãng, trụ sạc lynk&co, trạm sạc, trạm sạc 7kw, trạm sạc lynk&co chính hãng, trạm sạc lynk&co, hướng dẫn lắp đặt trụ sạc

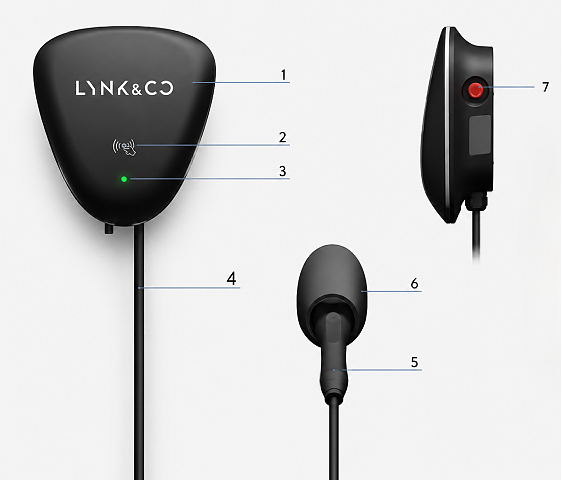

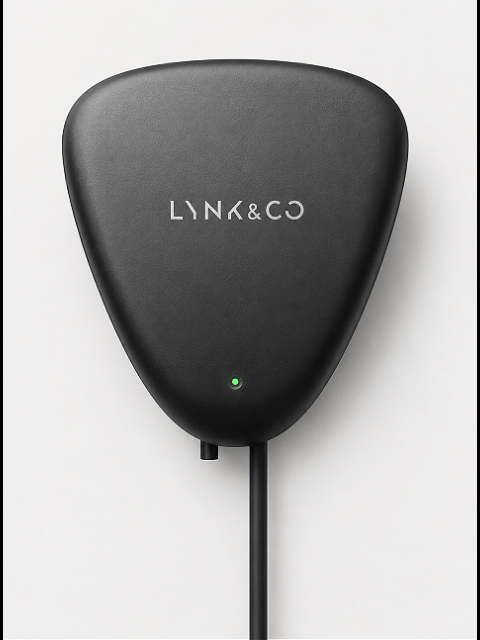

Thông số & Biểu tượng ⬇️⬇️⬇️

phụ kiện ô tô, trụ sạc, trụ sạc 7kw, trụ sạc lynk&co chính hãng, trụ sạc lynk&co, trạm sạc, trạm sạc 7kw, trạm sạc lynk&co chính hãng, trạm sạc lynk&co, hướng dẫn lắp đặt trụ sạc

1. Logo.
2. Khu vực quẹt thẻ: Vị trí quẹt thẻ của bộ sạc.
3. Đèn LED: Cho biết trạng thái sạc và trạng thái lỗi của bộ sạc.
4. Cáp sạc: Kết nối đầu sạc với bộ sạc.
5. Đầu sạc: Cắm vào ổ cắm xe điện cần sạc để kết nối sạc.
6. Giá đỡ đầu sạc: Để giữ đầu sạc và cáp sạc.
7. Nút dừng khẩn cấp: Trong trường hợp khẩn cấp, nhấn nút dừng khẩn cấp để ngắt nguồn điện đầu ra của bộ sạc và làm bộ sạc ngừng hoạt động. Để tiếp tục, hãy xoay công tắc theo chiều kim đồng hồ cho đến khi công tắc bật lên.

Các thông số chính

Thông số /Mã sản phẩm EVA03K5I /XST0 EVA007KI /XST0 EVA011KI /XST0
Thông số điện Điện áp định mức (AC: V) 230 ±20% 230 ±20% 400 ±20%
Dòng điện định mức (A) 16 32 16
Tần số (Hz) 45~65
Chuẩn đầu sạc IEC 62196-2 (Đầu sạc tiêu chuẩn Châu Âu)
Chế độ sạc Sạc điện AC
Thông số vật lý Kích thước (mm) 301 x 290 x 117 (dài x rộng x cao)
Trọng lượng (Kg) 4.0 4.5 4.5
Chiều dài cáp sạc (m) 7.5
Thông số bảo vệ Chức năng bảo vệ Bảo vệ quá dòng /bảo vệ xung điện áp cao /bảo vệ ngắn mạch /bảo vệ quá nhiệt /bảo vệ rò điện
Cách bảo vệ (IP) IP54
Thông số khác Cách làm mát Làm mát tự nhiên
Nhiệt độ hoạt động (ºC) -25~ +50
Nhiệt độ bảo quản /vận chuyển (ºC) -40 ~ +85
Độ ẩm môi trường 5~ 95%, không ngưng tụ
Đèn LED Báo trạng thái nguồn /kết nối /sạc /lỗi
Chế độ xác thực Sạc xác thực bằng thẻ /cắm và sạc

Lưu ý: Nguồn sạc khả dụng tùy thuộc vào phương tiện /cơ sở hạ tầng.



Hướng dẫn lắp đặt ⬇️⬇️⬇️

Nguy hiểm!

  • Việc không tuân thủ theo chỉ dẫn, hướng dẫn và khuyến cáo an toàn này có thể dẫn đến điện giật, gây thương tích nghiêm trọng.

Chú ý!

  • Các biểu tượng cảnh báo phải luôn hiển thị rõ ràng, nếu bị hỏng phải thay đổi ngay;
  • Lưu tài liệu này ngay gần bộ sạc. Hãy đảm bảo nhân viên bảo trì, sửa chữa có thể dễ dàng tiếp cận tài liệu, cũng như giữ cho tài liệu nguyên vẹn.

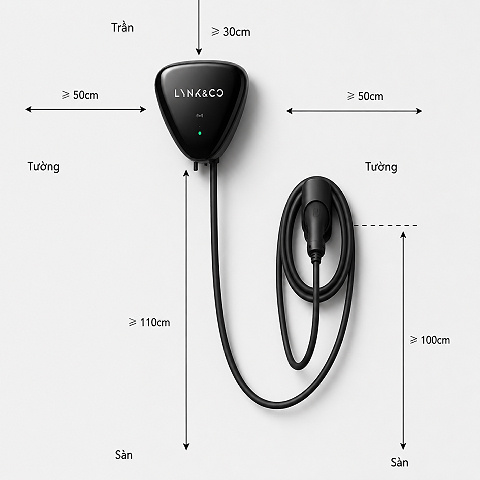

Yêu cầu về môi trường lắp đặt

Môi trường lắp đặt Trong nhà /ngoài trời
Độ phẳng của tường ≤ 0.25%
Độ nghiêng tường ≤ 5°
Độ nghiêng của bộ sạc ≤ 5°
Độ cao từ mặt sàn đến đáy bộ sạc ≥ 110 cm
Khoảng trống tối thiểu hai bên bộ sạc ≥ 50 cm
Yêu cầu về bê tông đối với tường và móng Cường độ bê tông C30# trở lên
Khả năng chịu tải của tường Khả năng chịu tải của tường phải ≥ 4 kg

Để bộ sạc hoạt động an toàn, nơi lắp đặt phải đáp ứng các điều kiện sau:

  • Vị trí lắp đặt phải thuận tiện cho người sử dụng /nhân viên kỹ thuật dễ dàng tiếp cận và thực hiện lắp đặt, sạc, bảo trì và các thao tác khác;
  • Không được lắp đặt bộ sạc ở nơi rung lắc mạnh hoặc có chất dễ cháy, nổ như khí ga, hơi hoặc bụi;
  • Không được lắp đặt bộ sạc ở nơi trũng thấp dễ đọng nước;
  • Môi trường lắp đặt bộ sạc phải thông thoáng;
  • Vị trí lắp đặt phải đảm bảo người sử dụng có thể nhìn thấy đèn báo và dễ dàng tiếp cận bộ sạc;
  • Môi trường lắp đặt phải sạch sẽ và gọn gàng.

Các thiết bị, vật tư được đóng gói trong hộp sạc

STT Thiết bị /vật tư Số lượng Hình ảnh
1 Bộ sạc 1
2 Giá đỡ đầu sạc 1
3 Khung cố định bộ sạc 1
4 Khung cố định giá đỡ đầu sạc 1
5 Thẻ sạc 2 /
6 Chứng nhận hợp quy 1 /
7 Sách hướng dẫn sử dụng 1 /
8 Tắc kê nở _Φ6 5
9 Vít đầu chìm_ st4.2×25 6
10 Bu lông M4 x10 3
11 Túi tự dán_ 180 x260 x0.05mm _Có nắp gập 1 /
12 Đầu cos (EVA011KI /XST0:5) 3

Cảnh báo!

  • Vui lòng kiểm tra số lượng sản phẩm được đóng gói. Nếu thiếu sản phẩm vui lòng liên hệ kịp thời với đại lý. Không lắp bộ sạc khi thiếu sản phẩm.

Phương pháp lắp đặt

Vui lòng chuẩn bị các dụng cụ sau trước khi lắp đặt:

STT Dụng cụ
1 Tua vít 4 cạnh (có bộ đo lực siết)

2 Kìm bấm cos

3 Tua vít ngũ giác

4 Kìm tuốt dây

5 Máy khoang tường

Nguy hiểm!

  • Các thao tác phải được thực hiện bởi các kỹ thuật viên có chuyên môn do đơn vị hậu mãi hoặc đơn vị ủy quyền của Lynk & Co chỉ định.

Các bước lắp đặt

Bước 1: Đánh dấu lên tường các lỗ vít của khung cố định bộ sạc và cố định giá đỡ đầu sạc như hình. Khoan năm lỗ (Φ6) tại vị trí đánh dấu trên tường bằng máy khoan tường;

Bước 2: Cắm vít nở nhựa vào từng lỗ khoan và dùng vít đầu chìm_ ST4.2 x25 để bắt khung cố định giá đỡ đầu bộ sạc trên tường;

Bước 3: Khi lắp bộ sạc hãy điều chỉnh bộ sạc sao cho hai lỗ ở mặt sau của bộ sạc phía trên hai ngàm của khung cố định bộ sạc, sau đó ấn bộ sạc, căn chĩnh lỗ vít bên dưới khung cố định bộ sạc và dùng vít M4x10 để kết nối bộ sạc và khung cố định với nhau;

Bước 4: Khi lắp đặt giá đỡ đầu sạc, căn chỉnh các lỗ lắp ở bên trái và phải của giá đỡ đầu sạc khớp với các lỗ lắp trên khung cố định giá đỡ đầu sạc và dùng vít M4x10 để nối khung cố định và giá đỡ đầu sạc với nhau.

Các bước đấu dây

Yêu cầu lắp đặt

1. Cáp kết nối nguồn đầu vào L, N và PE (Ba pha là L1, L2, L3, N và PE) phải có màu sắc theo quy định;

2. Cần cung cấp một mạch phân phối điện riêng cho bộ sạc, không dùng chung với các thiết bị điện khác. Nguồn điện trước khi vào bộ sạc phải được trang bị CB /Aptomat chống rò điện và nên tham khảo các thông tin sau khi lựa chọn:

Mẫu sản phẩm RCBO (CB /Aptomat chống rò) Ghi chú
EVA03K5I /XST0 20A /2P (L, N) CB /Aptomat chống rò loại A
EVA007KI /XST0 40A /2P (L, N) CB /Aptomat chống rò loại A
EVA011KI /XST0 20A /4P (L1, L2, L3, N) CB/ Aptomat chống rò loại A

3. Cấu trúc của dây cáp đầu vào bộ sạc phải là dây đồng bện các đầu nối phải được bấm cos và phải đáp ứng các yêu cầu sau:

  • Yêu cầu tiết diện dây dẫn của cáp phía trước CB /Aptomat bộ sạc 3.5 kW ≥2.5 mm²
  • Yêu cầu tiết diện dây dẫn của cáp phía trước CB /Aptomat bộ sạc 7 kW ≥6 mm²
  • Yêu cầu tiết diện dây dẫn của cáp phía trước CB /Aptomat bộ sạc 11 kW ≥2.5 mm²

Phương pháp đấu dây

Kết nối dây cáp từ lưới điện vào các đầu nối dây L, N và PE bên trong bộ sạc, như minh họa trong hình sau: Dây L và N phải đi qua máy biến áp và dây PE không được đi qua máy biến áp.

Thứ tự đấu dây (từ trái sang phải);

Thứ tự đấu dây bộ sạc 3,5kW, 7kW, từ trái sang phải: N, L, PE;

Thứ tự đấu dây bộ sạc 11kW, từ trái sang phải L3, L2, L1, N, PE;

Lưu ý 1: Đối với 3 pha, các pha được đề cập là L1, L2, L3;

Lưu ý 2: EVA03K5 /XST0, EVA007KI /XST0 tương thích với L + N + PE, kết nối lưới điện một pha.

Cảnh báo!

  • Để tránh bị điện giật, hãy đảm bảo dây nối đất đầu vào được đi theo yêu cầu và được nối đất chắc chắn.
  • Tuân thủ hướng dẫn lắp đặt. Không lắp phích cắm ba chân vào nguồn điện đầu vào của bộ sạc.

Cảnh báo!

  • Các dây điện đầu vào của bộ sạc phải được kết nối chính xác. Thứ tự pha được xác định theo nhãn dán ở phía đầu vào của trạm sạc. Kết nối sai thứ tự pha L, N, với PE có thể khiến bộ sạc không thể hoạt động bình thường.
  • Cáp và các đầu dây điện phải được kết nối chắc chắn và vít phải được siết chặt để tránh nóng lên và cháy do tiếp xúc kém.

Kiểm tra khi lắp đặt

Tất cả các kết nối điện phải được kiểm tra đảm bảo chính xác và chắc chắn.

  1. Kích thước cáp đáp ứng yêu cầu;
  2. Đảm bảo rằng đầu cos được bấm chặc và chắc chắn;
  3. Đảm bảo lực siết tại điểm kết nối đáp ứng các yêu cầu (lực siết đầu vào và đầu ra cảu CB /Aptomat là 3N±0.3N);
  4. Nếu đầu trước là RCBO (CB /Aptomat chống rò), bạn cần kiểm tra xem hướng đi của cáp có đúng không;
  5. Ốc cố định cáp đầu vào và đầu ra của bộ sạc phải được siết chặt và kín nước;
  6. Điện trở cách điện của cáp đầu vào (L1 đến PE, L2 đến PE, N đến PE) phải ≥30 MΩ (DC500V, thời gian kiểm tra 1 phút);
  7. Thứ tự pha được kết nối chính xác.

Hướng dẫn sử dụng ⬇️⬇️⬇️

Nguy hiểm!

Không tuân thủ các quy tắc có thể dẫn đến nguy hiểm

  • Vui lòng chỉ vận hành bộ sạc nếu các chức năng hoạt động bình thường và an toàn để vận hành.
  • Không để trẻ em chạm vào bộ sạc.
  • Hãy lắp bộ sạc tránh xa những nơi có tia lửa, bụi bẩn và ăn mòn;
  • Đầu ra của bộ sạc có điện áp cao, khi sử dụng phải chú ý đến an toàn cá nhân;
  • Vận hành bộ sạc bị lỗi có thể gây nguy cơ bị điện giật, thậm chí tử vong. Trong các trường hợp đặc biệt, hãy nhấn ngay nút dừng khẩn cấp, sau đó nhờ chuyên gia trợ giúp. không được tự ý thao tác.
  • Khi bộ sạc đang hoạt động bình thường, không tự ý ngắt CB /Aptomat hoặc nhấn công tắc dừng khẩn cấp;
  • Trong quá trình sử dụng, không được tự ý tháo rời bộ sạc.

Bước 1: Dừng xe điện ở vị trí quy định và chuyển số xe điện về vị trí OFF

Bước 2: Mở nắp đậy cổng sạc của xe, tháo đầu sạc trên giá đỡ và cắm vào ổ cắm của xe điện;

Bước 3: Sau khi bắt đầu sạc và ổ cắm xe điện khớp với nhau, quẹt thẻ (bạn có thẻ quet bằng thẻ sạc hoặc điện thoại di động), quẹt thẻ thành công, chuông báo sẽ reo, hộp sạc sẽ tự động chuyển sang trại thái sạc và đèn báo sạc (CHARE) sẽ nhấp nháy; Nếu quẹt thẻ trước và cắm đầu sạc sau – nếu cắm đầu sạc vào ổ cắm xe điện trong 1 phút sau khi quẹt thẻ thì bộ sạc có thể tự động chuyển sang trạng thái sạc;

Bước 4: Kết thúc quá trình sạc.

  1. Để kết thúc sạc sớm, bạn có thể dùng thẻ sạc để quẹt ở khu vực bộ sạc. Khi đèn báo bộ sạc có màu vàng và sáng liên tục thì quá trình sạc xe điện sẽ dừng lại;
  2. Khi xe điện được sạc đầy, bộ sạc sẽ ngừng sạc và đèn xanh của bộ sạc sẽ nhấp nháy chậm.

Bước 5: Sau khi dừng sạc, mở khóa xe, rút đầu sạc ra khỏi ổ cắm sạc của xe, đặt đầu sạc trở về giá đỡ đầu sạc và quấn cáp trên đó.

Lưu ý 1: Trước khi kết nối đầu sạc với ổ cắm sạc của xe điện, hãy chú ý xem có nước, bụi hoặc vật lạ trong ổ cắm sạc của xe và đầu nối sạc hay không. Nếu có, hãy làm sạch nó trước khi cắm đầu sạc vào cổng sạc để tránh xảy ra những hư hỏng không đáng có trong quá trình sạc.

Lưu ý 2: Vui lòng tham khảo hướng dẫn vận hành xe để biết thêm thông tin về việc kết thúc quá trình sạc.

Bật và tắt chức năng xác thực

Nếu bạn không muốn xác thực trước mối lần sạc.

Bạn có thể đặt thẻ sạc vào khu vực quẹt thẻ 30 giây để hủy chức năng xác thực bằng quẹt thẻ. Sau khi hủy chức năng xác thực, có thể sạc xe mà không cần quẹt thẻ. Sau khi cắm đầu nối sạc vào cổng sạc của xe, bộ sạc có thể tự bắt đầu sạc.

Lưu ý: Nếu cần bật lại chức năng xác thực bằng quẹt thẻ, chỉ cần đặt lại thẻ sạc vào vùng quẹt thẻ trong 30 giây là có thể khôi phục chức năng xác thực.

Mô tả trạng thái đèn báo

  • Đèn LED của bộ sạc có thể phản ánh trạng thái hoạt động của bộ sạc như mô tả dưới đây;
  • Nếu toàn bộ thiết bị không hoạt động bình thường, bộ sạc sẽ chuyển sang trạng thái bảo vệ, đèn báo sẽ nháy hoặc sáng liên tục. Bảng dưới đây liệt kê các lỗi thường gặp.
Trạng thái bộ sạc Trạng thái đèn báo Mô tả trạng thái
Trạng thái chờ Đèn nguồn bật sáng Bộ sạc đã bật nguồn và đầu sạc chưa cắm vào xe điện
Trạng thái sạc pin Đèn vàng nhấp nháy 1 lần /1 giây Đầu nối sạc đã được lắp vào xe điện và đang chuẩn bị sạc
Trạng thái sạc Đèn xanh nhấp nháy 3 lần /1 giây Đang sạc xe điện
Trạng thái đầy /trạng thái dừng sạc Đèn xanh nhấp nháy 1 lần /2 giây Xe điện đã được sạc đầy
Trạng thái lỗi Đèn đỏ nhấp nháy 1 lần /1 giây Bảo vệ quá nhiệt
Đèn đỏ nhấp nháy 1 lần /3 giây Bảo vệ quá dòng
Đèn đỏ nhấp nháy 3 lần /1 giây Bảo vệ rò điện
Đèn đỏ bật sáng Tín hiệu CP bất thường
Đèn đỏ và đèn vàng nhấp nháy luân phiên 1 lần /3 giây Bộ sạc chưa được nối đất
Đèn đỏ và đèn vàng nhấp nháy luân phiên 1 lần /1 giây Đã nhấn nút dừng khẩn cấp
Đèn đỏ và đèn vàng nhấp nháy luân phiên 1 lần /2 giây Kiểm tra rơ le
Đèn đỏ và đèn vàng nhấp nháy luân phiên 1 lần /4 giây Bảo vệ quá áp
\
Hướng dẫn bảo trì ⬇️⬇️⬇️



Nguy hiểm!

Không tuân thủ các quy tắc có thể gây nguy hiểm!

  • Kiểm tra bộ sạc thường xuyên để phát hiện hư hỏng. Thao tác với bộ sạc bị hỏng có thể gây nguy cơ giật điện dẫn đến thương tích nghiêm trọng.
  • Đảm bảo rằng tất cả các tính năng an toàn luôn sẵn sàng hoạt động và được kiểm tra thường xuyên để đảm bảo hoạt động bình thường.
  • Nếu xảy ra lỗi nối đất, cần ý thức rằng cáp nối đất mang điện áp và sau khi xác minh rằng không có điện áp cao trong hệ thống, hãy tiến hành bảo trì.

Nguy hiểm!

Không tuân thủ quy tắc khi thao tác có thể gây nguy hiểm!

  • Trong quá trình bảo trì, bắt buộc phải tắt nguồn. Việc chạm vào dây mang điện có thể gây ra tai nạn nghiêm trọng, như bỏng hoặc điện giật. Chỉ thực hiện bảo trì khi thiết bị đã tắt nguồn hoàn toàn.

Bảng mô tả nội dung bảo trì

Hạng mục bảo trì Nội dung bảo trì Chu kỳ bảo trì (khuyến nghị)
1) Kiểm tra công tắc dừng khẩn cấp Bật nguồn bộ sạc, nhấn công tắc dừng khẩn cấp và kiểm tra công tắc dừng khẩn cấp có thể ngắt nguồn điện đầu vào không. 6 tháng
2) Kiểm tra đèn báo Kiểm tra trạng thái đèn báo của bộ sạc có bình thường không. 6 tháng
3) Cáp và nối đất Kiểm tra xem lớp cách điện của cáp có bị cháy hoặc hư hỏng hay không, các cáp điện, nối đất có kết nối chắc chắn hay không 6 tháng
4) Kiểm tra bên ngoài và làm sạch bụi Loại bỏ bụi trên bề mặt bộ sạc và cáp và bụi bên trong đầu sạc. 6 tháng
5) Kiểm tra các nhãn cảnh báo an toàn Kiểm tra tất cả các nhãn cảnh báo an toàn. Cần thay thế ngay các nhãn cảnh báo bị hỏng, mất hoặc bị mờ. 6 tháng
6) RCBO (CB /Aptomat chống rò) Kiểm tra xem RCBO có thể thực hiện chức năng chống rò điện một cách hiệu quả hay không. 6 tháng

Cẩn thận!

Hãy trang bị thiết bị bảo hộ cần thiết trong quá trình bảo trì!

  • Ba via sắt cạnh sẽ gây trầy xước da, vì vậy vui lòng thực hiện các biện pháp an toàn.

Chú ý!

  • Thông tin mỗi lần bảo trì, các dữ liệu liên quan đến thời gian sử dụng của thiết bị cần được lưu lại cẩn thận để có thể tham khảo, thay thế thiết bị;
  • Khoảng thời gian bảo trì phụ thuộc vào môi trường sử dụng của thiết bị, nếu bộ sạc được lắp trong môi trường làm việc khắc nghiệt thì chu kỳ bảo trì cần được rút ngắn cho phù hợp với nhu cầu thực tế.

Xử lý xự cố

Nếu bộ sạc bị lỗi trong quá trình sạc, vui lòng tắt, bật lại nguồn bộ sạc và cắm lại đầu sạc để giải quyết sự cố.

Cảnh báo!

Không tự mình thực hiện việc sửa chữa ngoài những thao tác được mô tả ở trên!

  • Nếu sự cố không được khắc phục khi đã thực hiện các giải pháp trên, vui lòng dừng vận hành ngay lập tức và liên hệ với nhà cung cấp.

Bảo hành

Để biết thêm thông tin chi tiết về điều kiện bảo hành, vui lòng tham khảo dịch vụ hậu mãi của Lynk & Co. Tuy nhiên, các trường hợp sau đây sẽ không được bảo hành.

  • Khiếm khuyết hoặc hư hỏng do nguyên nhân chủ quan hoặc nguyên nhân khách quang không thể tránh khỏi;
    • Khiếm khuyết hoặc hư hỏng do kỹ thuật viên không phải do đơn vị hậu mãi hoặc đơn vị ủy quyền của Lynk & Co chỉ định.
